Mach-O

概念

Mach-O (Mach Object) 文件格式是苹果 macOS 和 iOS 系统使用的可执行、可链接的 ABI 文件格式。类比 ELF 文件之于 Linux 平台，PE 文件之于 Windows 平台。同样的，Mach-O 文件是代码与数据的集合，体现了在苹果定义的一套规则下，程序文件是如何构成的，程序的链接、装载是如何发生的。

ABI 文件是操作系统的基石。学习认识一个新的 OS，理解它的 ABI 文件是非常好的切入点，对于苹果系统同样如此。

Mach-O 官方文档：https://github.com/aidansteele/osx-abi-macho-file-format-reference/blob/master/Mach-O_File_Format.pdf

Mach-O 源码：https://github.com/apple/darwin-xnu/tree/main/EXTERNAL_HEADERS/Mach-O

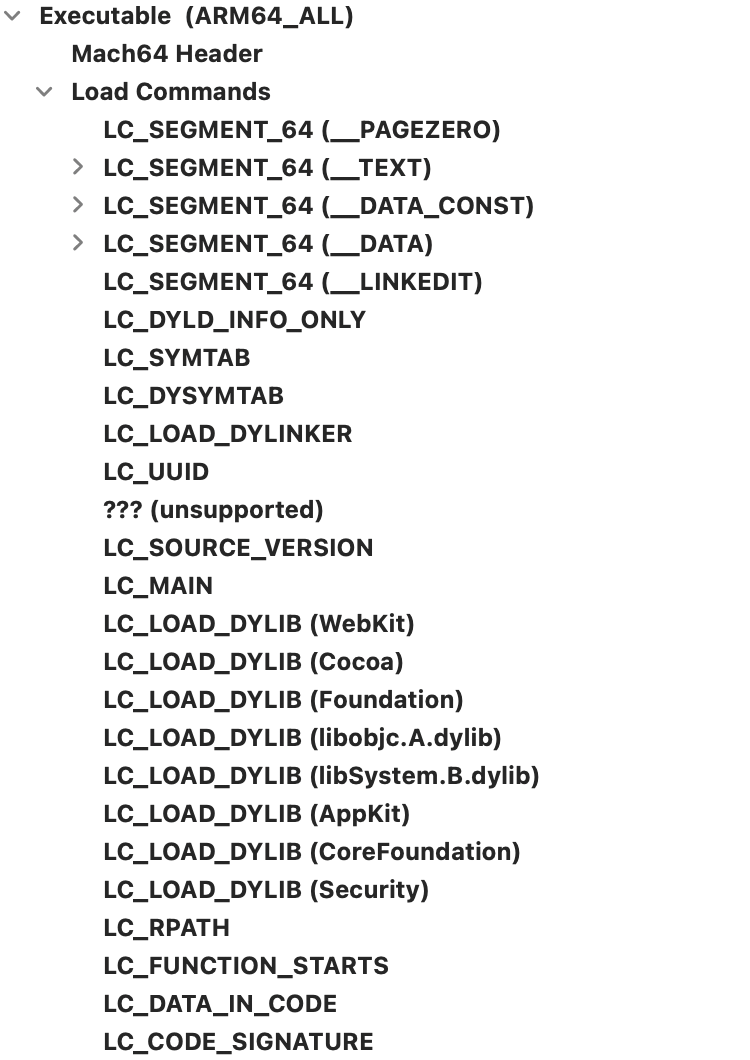

Mach-O 文件格式：

ABI (Application Binary Interface): 通过 machoinfo 这个程序，我们了解到 Mach-O 内信息的排列，是按照约定的格式（一个个的结构体）来对齐的。ABI 即对应 Mach-O 的格式，也就对应了一套读取的规则。ABI 稳定也就是说 Mach-O 内部的格式不会再变了，那么编译器、链接器才能稳定地向后兼容。

查看 Mach-O 的工具：https://github.com/fangshufeng/MachOView

本地符号、全局符号、导出符号

int global_int_value = 1; // 全局变量
static int static_int_value = 2; // 静态变量

int main () {
    global_int_value = 10;
    static_int_value = 20;
    return 0;
}

编译并查看其符号表：clang -c main.c && objdump --macho --syms main.o

SYMBOL TABLE:
0000000000000000 l     F __TEXT,__text ltmp0
0000000000000030 l     O __DATA,__data _static_int_value
000000000000002c l     O __DATA,__data ltmp1
0000000000000038 l     O __LD,__compact_unwind ltmp2
000000000000002c g     O __DATA,__data _global_int_value
0000000000000000 g     F __TEXT,__text _main

l 代表本地符号 (local symbols)，g 代表全局符号 (global symbols)。

可以看到，静态变量变成了本地符号；全局变量变成了全局符号。

链接并查看其符号表：clang main.o && objdump --macho --syms a.out

SYMBOL TABLE:
0000000100004004 l     O __DATA,__data _static_int_value
0000000100000000 g     F __TEXT,__text __mh_execute_header
0000000100004000 g     O __DATA,__data _global_int_value
0000000100003f8c g     F __TEXT,__text _main

其中本地符号是可以 strip 脱去的。如果想要减小动态库的体积，尽量把不必要的全局符号变为本地符号。

# 脱掉前
ls -l a.out
-rwxr-xr-x  1 yianzhou  staff  33442  1 23 20:05 a.out
# 脱掉本地符号
strip -x a.out
# 脱掉后
ls -l a.out
-rwxr-xr-x  1 yianzhou  staff  33416  1 23 20:08 a.out

全局符号在链接后会被导出，查看其导出符号：objdump --macho --exports-trie a.out

Exports trie:
0x100000000  __mh_execute_header
0x100004000  _global_int_value
0x100003F8C  _main

visibility

__attribute__((visibility("default"))) int default_int_value = 1;
__attribute__((visibility("hidden"))) int hidden_int_value = 2;

int main () {
    default_int_value = 10;
    hidden_int_value = 20;
    return 0;
}

编译并查看其符号表：clang -c main.c && objdump --macho --syms main.o

SYMBOL TABLE:
0000000000000000 l     F __TEXT,__text ltmp0
000000000000002c l     O __DATA,__data ltmp1
0000000000000038 l     O __LD,__compact_unwind ltmp2
000000000000002c g     O __DATA,__data _default_int_value
0000000000000030 g     O __DATA,__data _hidden_int_value
0000000000000000 g     F __TEXT,__text _main

链接并查看其符号表：clang main.o && objdump --macho --syms a.out

SYMBOL TABLE:
0000000100004004 l     O __DATA,__data _hidden_int_value
0000000100000000 g     F __TEXT,__text __mh_execute_header
0000000100004000 g     O __DATA,__data _default_int_value
0000000100003f8c g     F __TEXT,__text _main

由此可见，visibility 在链接阶段生效。查看其导出符号：objdump --macho --exports-trie a.out

Exports trie:
0x100000000  __mh_execute_header
0x100004000  _default_int_value
0x100003F8C  _main

通常在编写库的时候，会通过 -fvisibility=hidden 选项让所有符号默认隐藏，以减小库的体积。

clang -fvisibility=hidden main.c && objdump --macho --syms a.out

SYMBOL TABLE:
0000000100003f8c l     F __TEXT,__text _main
0000000100004000 l     O __DATA,__data _global_int_value
0000000100004004 l     O __DATA,__data _static_int_value
0000000100000000 g     F __TEXT,__text __mh_execute_header

对于需要导出给外部使用的符号，再显式使用 __attribute__((visibility("default"))) 修饰。

外部符号

#import <Foundation/Foundation.h>

int main () {
    NSLog(@"Hello, world!");
    return 0;
}

编译并查看其符号表：clang -fobjc-arc -c main.m && objdump --macho --syms main.o

SYMBOL TABLE:
0000000000000000 l     F __TEXT,__text ltmp0
0000000000000048 l     O __DATA,__cfstring l__unnamed_cfstring_
0000000000000034 l     O __TEXT,__cstring ltmp1
0000000000000034 l     O __TEXT,__cstring l_.str
0000000000000048 l     O __DATA,__cfstring ltmp2
0000000000000068 l     O __DATA,__objc_imageinfo ltmp3
0000000000000070 l     O __LD,__compact_unwind ltmp4
0000000000000000 g     F __TEXT,__text _main
0000000000000000         *UND* _NSLog
0000000000000000         *UND* ___CFConstantStringClassReference

NSLog 对于 main.o 这个 Mach-O 来说，是外部符号，它现在处于未定义的状态。

链接并查看其符号表：clang -fobjc-arc main.o && objdump --macho --syms a.out

SYMBOL TABLE:
0000000100000000 g     F __TEXT,__text __mh_execute_header
0000000100003f68 g     F __TEXT,__text _main
0000000000000000         *UND* _NSLog
0000000000000000         *UND* ___CFConstantStringClassReference

链接后，其外部符号会被放到间接符号表：objdump --macho --indirect-symbols a.out

Indirect symbols for (__TEXT,__stubs) 1 entries
address            index name
0x0000000100003f9c     2 _NSLog
Indirect symbols for (__DATA_CONST,__got) 1 entries
address            index name
0x0000000100004000     2 _NSLog

所以，间接符号表的符号是不能脱去的，里面存放的是其它动态库的导出符号。

OC 的符号

OC 的所有类在编译的时候，默认都是全局符号，并且会被导出，即使方法没有在头文件里声明。

#import <Foundation/Foundation.h>
@interface Demo : NSObject
@end
@implementation Demo
- (void)hello {
    NSLog(@"Hello world!");
}
@end

编译、链接、查看其导出符号：clang -fobjc-arc main.m && objdump --macho --exports-trie a.out

Exports trie:
0x1000080C0  _OBJC_CLASS_$_Demo
0x100008098  _OBJC_METACLASS_$_Demo
0x100000000  __mh_execute_header
0x100003F58  _main

可以传链接器参数，指定某个符号不导出，还可以使用文件来列出不需要导出的符号：

clang -fobjc-arc -Xlinker -unexported_symbol -Xlinker '_OBJC_CLASS_$_Demo' main.m && objdump --macho --exports-trie a.out

注意这里符号 _OBJC_CLASS_$_Demo 用了单引号括住，这是由于 shell 里美金符号有特殊含义。

Swift 的符号

Swift 中 public 修饰的函数和类会成为导出符号。

private func p_greet() {
  print("Hello, World!")
}

func greet() {
  print("Hello, World!")
}

public func g_greet() {
  print("Hello, World!")
}

编译并查看其导出符号表：swiftc main.swift && objdump --macho --exports-trie main

Exports trie:
0x100003E74  _$s4main7g_greetyyF
0x100000000  __mh_execute_header
0x100003D08  _main

弱定义符号和弱引用符号

可以使用 __attribute__((weak)) 来定义弱定义符号。链接时，如果有一个强符号和多个弱符号同名，会链接强符号，不会报错。

弱定义符号默认为全局符号。可以使用 __attribute__((weak, visibility("hidden"))) 将其变为本地符号。

可以使用 __attribute__((weak_import)) 来定义弱引用符号。弱引用符号如果没有方法实现，会报 undefined symbol 错误。

可以通过传链接器参数，允许弱引用符号未实现（即运行时动态查找）。

弱引用符号也是全局符号。

弱符号可以用来做版本适配相关的工作，假设有一个 API 在 iOS 10 不可用，iOS 11 中可用，就可以使用弱符号。

调试符号

编译、链接传 -g 参数，会生成调试符号：clang -g main.c && objdump --macho --syms a.out

SYMBOL TABLE:
0000000100004004 l     O __DATA,__data _static_int_value
0000000000000000      d  *UND*
0000000000000000      d  *UND* /Users/yianzhou/Documents/megabox/examples/macOS/symbols/
0000000000000000      d  *UND* main.c
0000000063ce2b2d      d  *UND* /var/folders/yb/d6gg31rn7snd9rnp12sctfb00000gn/T/main-ac0949.o
0000000100003f8c      d  *UND*
0000000100003f8c      d  *UND* _main
000000000000002c      d  *UND*
0000000100003f8c      d  *UND*
0000000000000000      d  *UND* _global_int_value
0000000100004004      d  *UND* _static_int_value
0000000000000000      d  *UND*
0000000100000000 g     F __TEXT,__text __mh_execute_header
0000000100004000 g     O __DATA,__data _global_int_value
0000000100003f8c g     F __TEXT,__text _main

d 表示调试符号。同时，同目录下会生成 a.out.dSYM 文件。

注意，这里 dSYM 文件不是 clang 生成的，而是苹果的另一个工具叫 dsymutil，使用 clang -g main.c --verbose 指令，可以看到输出里有调用 dsymutil 的指令：

"/Applications/Xcode.app/Contents/Developer/Toolchains/XcodeDefault.xctoolchain/usr/bin/dsymutil" -o a.out.dSYM a.out

符号重名

同一个可执行文件中，不能有重名的符号。

不同的可执行文件中，可能存在重名的符号。假设 A 声明了 int global_init_value = 10，A 链接了动态库 B，其中声明了同名的 int global_init_value = 20，那么，在 A 里面读取 global_init_value 结果会是什么呢？

——结果是 10。原因是链接器默认采用二级命名空间，除了记录符号名称，还会记录符号属于哪个可执行文件，优先使用本可执行文件的符号。

重定位符号

void test() {}
int main () {
    test();
    return 0;
}

编译并查看其代码段：clang -c main.c && objdump --macho -d main.o：

第一列是相对于文件的偏移量，第二列是机器码指令，第三列是汇编代码。

关注到 1c 这一行，test 函数此时指令都是 0，这是由于在链接时才会分配真实的虚拟内存地址，所以暂时用 0 地址占位。

如果想在链接时，告诉链接器此指令需要替换成真实的虚拟内存地址，则必须将其存储到重定位符号表中。在链接阶段进行重定位。

查看重定位符号表信息：objdump --macho --reloc main.o

Relocation information (__TEXT,__text) 1 entries
address  pcrel length extern type    scattered symbolnum/value
0000001c True  long   True   BR26    False     _test

Relocation information (__LD,__compact_unwind) 2 entries
address  pcrel length extern type    scattered symbolnum/value
00000020 False ?( 3)  False  UNSIGND False     1 (__TEXT,__text)
00000000 False ?( 3)  False  UNSIGND False     1 (__TEXT,__text)

可以看到 0000001c 这个偏移量的指令需要重定位。

链接并查看其代码段：clang main.o && objdump --macho -d a.out：

(__TEXT,__text) section
_test:
100003f80:  c0 03 5f d6 ret
_main:
100003f84:  ff 83 00 d1 sub sp, sp, #32
100003f88:  fd 7b 01 a9 stp x29, x30, [sp, #16]
100003f8c:  fd 43 00 91 add x29, sp, #16
100003f90:  08 00 80 52 mov w8, #0
100003f94:  e8 0b 00 b9 str w8, [sp, #8]
100003f98:  bf c3 1f b8 stur    wzr, [x29, #-4]
100003f9c:  f9 ff ff 97 bl  _test
100003fa0:  e0 0b 40 b9 ldr w0, [sp, #8]
100003fa4:  fd 7b 41 a9 ldp x29, x30, [sp, #16]
100003fa8:  ff 83 00 91 add sp, sp, #32
100003fac:  c0 03 5f d6 ret

第一列是虚拟内存地址，固定从 100000000 开始，即 4GB 的 PAGEZERO；第二列是机器码指令，第三列是汇编代码。

可以看到 _test 函数的指令已经有了具体的地址。

终端读取 Mach-O

在终端输入 tty 可以获得当前终端窗口的链接：/dev/ttys005，执行脚本时 > /dev/ttys005 即可输出到这个终端。

objdump prints the contents of object files and final linked images named on the command line.

# 输出 mach header
objdump --macho --private-header machoinfo
# 读取目标文件中的重定位信息
objdump --macho --reloc main.o
# 读取符号表信息
objdump --macho --syms MachOAndSymbol
# 查看 `__TEXT` 段
objdump --macho -d MachOAndSymbol
# 查看导出符号
objdump --macho --exports-trie MachOAndSymbol

otool is the preferred tool for inspecting Mach-O binaries.

otool --help # 除了 man otool 外，也可以使用 --help 输出简短的使用说明
otool -h machoinfo # print the mach header
otool -l machoinfo # print the load commands

程序读取 Mach-O

main 函数的 argv 参数是个数组，argv[0] 是本可执行文件的路径，argv[1] 是传入的第一个参数。

extern void dump_segments(FILE *obj_file);

int main(int argc, char *argv[]) {
    const char *filename = argv[1];
    FILE *obj_file = fopen(filename, "rb");
    dump_segments(obj_file);
    fclose(obj_file);

    (void)argc; // suppressing the warning of unused function argument issued by some compilers
    return 0;
}

让 main 函数的入参为 machoinfo 可执行文件的路径：$(BUILD_ROOT)/$(CONFIGURATION)/$(EXECUTABLE_NAME)，然后用程序读取其 Mach-O 信息。

Mach-O 开头的 4 个字节 uint32_t magic 是个魔数，存储的信息代表了此 Mach-O 的一些基本格式。

例如，如果这是一个 64 位的 Mach-O，则文件的首字节开始，是 struct mach_header_64，占 32 个字节。

（以下源码在 macOS/Frameworks/Kernel 里可以找到）

Mach-O/loader.h
struct mach_header_64 {
    uint32_t    magic;      /* mach magic number identifier */
    cpu_type_t  cputype;    /* cpu specifier */
    cpu_subtype_t   cpusubtype; /* machine specifier */
    uint32_t    filetype;   /* type of file */
    uint32_t    ncmds;      /* number of load commands */
    uint32_t    sizeofcmds; /* the size of all the load commands */
    uint32_t    flags;      /* flags */
    uint32_t    reserved;   /* reserved */
};

struct mach_header_64 之后，则是 ncmds 个 LC (load command)。

读取 LC 时，先读出每个 LC 的前面 sizeof(struct load_command) 个字节，

Mach-O/loader.h
struct load_command {
    uint32_t cmd;       /* type of load command */
    uint32_t cmdsize;   /* total size of command in bytes */
};

cmd 的值就代表了这个 LC 的结构体类型。例如 LC_MAIN 的结构体：

Mach-O/loader.h
struct entry_point_command {
    uint32_t  cmd;  /* LC_MAIN only used in MH_EXECUTE filetypes */
    uint32_t  cmdsize;  /* 24 */
    uint64_t  entryoff; /* file (__TEXT) offset of main() */
    uint64_t  stacksize;/* if not zero, initial stack size */
};

machoinfo 这个二进制文件的 LC 信息输出：

LC: 0 segname: __PAGEZERO vmaddr: 0 nsects: 0 filesize: 0 vmsize: 4294967296
LC: 1 segname: __TEXT vmaddr: 100000000 nsects: 5 filesize: 32768 vmsize: 32768
LC: 2 segname: __DATA_CONST vmaddr: 100008000 nsects: 2 filesize: 16384 vmsize: 16384
LC: 3 segname: __DATA vmaddr: 10000c000 nsects: 2 filesize: 16384 vmsize: 16384
LC: 4 segname: __LINKEDIT vmaddr: 100010000 nsects: 0 filesize: 28160 vmsize: 32768
LC: 5 LC_DYLD_INFO_ONLY rebase_off: 65536 rebase_size: 16 bind_off: 65552 bind_size: 64 weak_bind_off: 0 weak_bind_size: 0 lazy_bind_off: 65616 lazy_bind_size: 1072 export_off: 66688 export_size: 64
LC: 6 LC_SYMTAB symoff: 66832 nsyms: 250 stroff: 71184 strsize: 3144
LC: 7 LC_DYSYMTAB indirectsymoff: 70832
LC: 8 LC_LOAD_DYLINKER dyld: /usr/lib/dyld
LC: 9 LC_UUID uuid 1E1BE742-5EAA-35E3-A717-80FAD898B4A0
LC: 10 LC_BUILD_VERSION platform: macos, sdk: 12.3, minos: 11.1, ntools: 1
LC: 11 LC_SOURCE_VERSION version: 0.0
LC: 12 LC_MAIN entryoff: 15420 stacksize: 0
LC: 13 LC_LOAD_DYLIB dylid: /System/Library/Frameworks/Foundation.framework/Versions/C/Foundation
LC: 14 LC_LOAD_DYLIB dylid: /usr/lib/libobjc.A.dylib
LC: 15 LC_LOAD_DYLIB dylid: /usr/lib/libSystem.B.dylib
LC: 16 LC_FUNCTION_STARTS cmdsize: 16 dataoff: 66752 datasize: 80
LC: 17 LC_DATA_IN_CODE cmdsize: 16 dataoff: 66832 datasize: 0
LC: 18 LC_CODE_SIGNATURE cmdsize: 16 dataoff: 74336 datasize: 19360

注意上面的输出，前面 LC0 - LC4 的结构体是 struct segment_command_64：

Mach-O/loader.h
struct segment_command_64 { /* for 64-bit architectures */
    uint32_t    cmd;        /* LC_SEGMENT_64 */
    uint32_t    cmdsize;    /* includes sizeof section_64 structs */
    char        segname[16];    /* segment name */
    uint64_t    vmaddr;     /* memory address of this segment */
    uint64_t    vmsize;     /* memory size of this segment */
    uint64_t    fileoff;    /* file offset of this segment */
    uint64_t    filesize;   /* amount to map from the file */
    vm_prot_t   maxprot;    /* maximum VM protection */
    vm_prot_t   initprot;   /* initial VM protection */
    uint32_t    nsects;     /* number of sections in segment */
    uint32_t    flags;      /* flags */
};

在这个 Mach-O 二进制里，Load Commands 结束后，紧接着存放的信息就是 __TEXT、__DATA_CONST、__DATA、__LINKEDIT：

__PAGEZERO 文件大小为 0，它占用 4294967296 的虚拟内存空间，刚好是 2 的 32 次方（32 位程序的指针寻址范围），这是为了隔绝 32 位程序
__TEXT 段有 5 个 section（nsects: 5）
__DATA_CONST 段有 2 个 section（nsects: 2）
__DATA 段有 2 个 section（nsects: 2）

LC6 代表符号表，LC7 代表间接符号表。

LC13 - LC15 即代表这个二进制文件用到的动态库，结构体是 struct dylib_command，在运行时 dyld 会加载这些动态库。

Mach-O/loader.h
struct dylib_command {
    uint32_t cmd; /* LC_ID_DYLIB, LC_LOAD_{,WEAK_}DYLIB, LC_REEXPORT_DYLIB */
    uint32_t cmdsize; /* includes pathname string */
    struct dylib dylib; /* the library identification */
};

Mach-O

概念​

本地符号、全局符号、导出符号​

visibility​

外部符号​

OC 的符号​

Swift 的符号​

弱定义符号和弱引用符号​

调试符号​

符号重名​

重定位符号​

终端读取 Mach-O​

程序读取 Mach-O​

概念
